一、技术原理：双效防护与精准控制的核心设计
- 阻尼缓冲技术内置固定阻尼孔（孔径约 1.0~1.5mm），通过限流作用减缓压力介质的瞬时流速，有效吸收液压系统中的脉动压力（如泵阀启停、流体湍流产生的高频波动）和冲击压力（如水锤效应）。例如，在注塑机液压回路中，该阻尼结构可将压力波动幅度降低 60% 以上，避免指针剧烈抖动，确保读数稳定性。

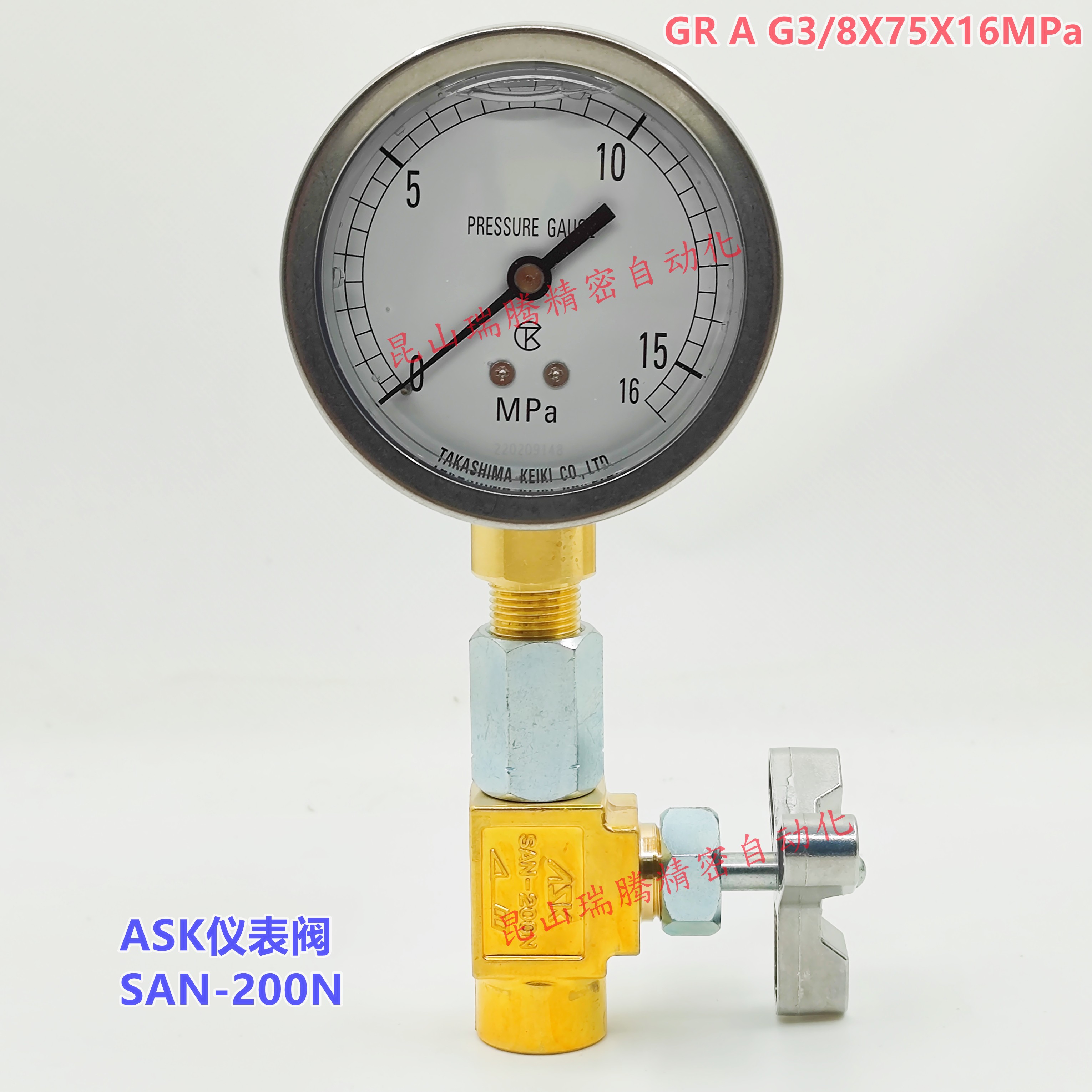

- 压力截断与隔离作为针阀式截止阀，SAN-200N 可通过旋转手柄实现0~35MPa的压力调节与截断。当需要维护或更换压力表时，关闭阀门即可隔离系统压力，防止介质泄漏，同时保护操作人员安全。其耐压能力达 63MPa，远超工作压力，适用于高压场景（如液压泵站、工程机械）。
- 材质与密封适配阀体采用C3771 黄铜材质，耐腐蚀性优于普通碳钢，适配一般石油系液压油；O 型圈可选 NBR（丁腈橡胶）或 FKM（氟橡胶），分别满足常规介质与磷酸酯系液压油的密封需求。这种设计确保在 - 20℃~80℃的温度范围内长期稳定运行，避免因材质老化导致的泄漏风险。
| 形式 | 圧力計 ねじ口径 | 配管ねじ口径 | Hex | Oリング | パッキン寸法 (外径x内径x厚さ) | 適用流体 | 質量 |
| SAN-200N-2 | G1/4 | Rc1/4 | 21 | NBR | 14.7x6x2 | 一般石油系 作動油 | 360g |
| SAN-200N-3 | G3/8 | 21 | 14.7x6x2 | 360g | |||
| SAN-200N-4 | G1/2 | 26 | 17.8x6x2 | 390g | |||
| F-SAN-200N-2 | G1/4 | 21 | FKM | 14.7x6x2 | りん酸 エステル系 作動油 | 360g | |
| F-SAN-200N-3 | G3/8 | 21 | 14.7x6x2 | 360g | |||
| F-SAN-200N-4 | G1/2 | 26 | 17.8x6x2 | 390g | |||
| W-SAN-200N-2 | G1/4 | 21 | NBR | 14.7x6x2 | 水－ グリコール 系作動油 | 360g | |
| W-SAN-200N-3 | G3/8 | 21 | 14.7x6x2 | 360g | |||
| W-SAN-200N-4 | G1/2 | 26 | 17.8x6x2 | 390g | |||
| SAN-300N-3 | G3/8 | Rc3/8 | 21 | NBR | 14.7x6x2 | 一般石油系 作動油 | 360g |
| SAN-300N-4 | G1/2 | 26 | 17.8x6x2 | 390g | |||
| F-SAN-300N-3 | G3/8 | 21 | FKM | 14.7x6x2 | りん酸 エステル系 作動油 | 360g | |
| F-SAN-300N-4 | G1/2 | 26 | 17.8x6x2 | 390g | |||
| W-SAN-300N-3 | G3/8 | 21 | NBR | 14.7x6x2 | 水－ グリコール 系作動油 | 360g | |
| W-SAN-300N-4 | G1/2 | 26 | 17.8x6x2 | 390g |
仕様
| Max.使用圧力 | 35MPa | ||
| 耐圧 | 63MPa | ||
| 本体材質 | C3771 | ||
| 推奨締付トルク * | G*D | G1/4 | 40N*m |
| G3/8 G1/2 | 50N*m | ||
二、核心功用：压力表全生命周期的守护者
1. 延长压力表使用寿命
机械保护：阻尼结构减少弹簧管的疲劳变形（弹簧管寿命可延长 2~3 倍），同时降低齿轮传动机构的磨损。例如，在振动剧烈的压缩机场景中，未安装阻尼阀的压力表平均故障周期为 6 个月，而配备 SAN-200N 后可延长至 18 个月以上。
抗环境干扰：充油耐震型压力表（如 ASK OPG 系列）配合 SAN-200N 使用时，双重阻尼（甘油填充 + 阀内阻尼孔）可吸收 90% 以上的外界振动（0~7g 加速度），避免指针卡滞或误指示。
2. 提升压力监测精度
脉动过滤：阻尼孔将压力波动转化为平滑的压力曲线，使指针响应时间延长至 1~2 秒，有效过滤毛刺信号，显示真实压力均值。例如，在液压系统中，该功能可将压力测量误差从 ±3% FS 降低至 ±1% FS。
压力微调：通过缓慢调节针阀开度，可实现0.1MPa 级别的压力精细调节，适用于需要精确控制压力的场景（如航空航天部件测试、精密注塑成型）。
3. 系统安全与维护便利
安全隔离：阀门关闭后，可在不泄压的情况下拆卸压力表，避免高压介质意外喷出。其防破裂设计（如波登管破裂时前玻璃不会飞散）进一步提升操作安全性。
维护效率提升：板装式设计（Panel Mount）便于集中安装与检修，配合 ASK 压力表的快速接头，可将维护时间缩短 50% 以上。
三、适配场景：工业自动化中的关键节点
- 液压与气动系统
注塑机：缓冲合模 / 开模时的压力冲击，保护压力表免受瞬时高压损坏。
液压机：在压制过程中实现压力的精确调节与稳定显示，确保工件成型质量。
压缩机：监测吸气 / 排气压力时，吸收气体脉动，避免指针摆动影响判断。
- 能源与化工领域
石油管道：在高压输送系统中隔离压力表，便于定期校准与维护。
化工反应釜：适配腐蚀性介质（如磷酸酯液压油），防止阀门与压力表腐蚀。
- 工程机械与车辆
挖掘机：在液压油缸伸缩时，阻尼结构减少压力波动对压力表的损害。
混凝土泵车：应对泵送过程中的高频压力脉动，延长仪表寿命。
四、选型与安装要点
- 接口匹配优先选择Rc1/4 螺纹接口，与 ASK 压力表（如 OPG-AT-G1/4 系列）直接对接，避免转接导致的泄漏风险。若需适配其他标准，可通过转换接头实现（如 NPT1/4 转 Rc1/4）。
- 阻尼孔径选择根据系统压力波动频率，可选1.0mm、1.2mm、1.5mm三种阻尼孔径。高频脉动场景（如齿轮泵）建议选择 1.0mm 孔径，低频冲击场景（如柱塞泵）可选用 1.5mm 孔径。
- 安装方向阀门应垂直安装于压力表下方，且与管道呈 45° 夹角，便于操作手柄与排液（若需）。安装扭矩需严格控制在25N·m以内，避免螺纹变形。
