一、 先明确三类设备的核心工况差异（选型前提）
| 设备类型 | 核心工况特点 | 压力表关键需求 |
|---|---|---|
| 压铸设备 | 1. 液压系统压力高（10-150MPa），压力脉冲快（毫秒级）；2. 环境高温（靠近模具，温度 50-120℃）；3. 液压油含少量金属粉尘（压铸铝 / 锌屑）；4. 需实时监控注射压力、锁模压力 | 耐震、高压、抗脉冲、防堵塞、耐温 |
| 冲压设备 | 1. 间歇性冲击压力（瞬间峰值 20-100MPa），振动剧烈；2. 液压 / 气动驱动，介质为液压油或乳化液；3. 需控制滑块行程压力，避免过载损坏模具 | 耐冲击、耐震、快速响应、电接点控制（可选） |
| 锻造设备 | 1. 重载高压（50-200MPa），长期稳定负荷；2. 环境高温（靠近锻炉，温度 80-150℃）、粉尘多；3. 液压系统流量大，压力波动小但需抗疲劳 | 高压、耐温、耐震、防尘、法兰连接防泄漏 |
二、 三类设备专用压力表款式推荐（含品牌 & 参数）
（一） 压铸设备：高压耐震 + 防堵塞优先
核心款式：耐震高压压力表（液压专用）
结构特点：表内填充高温硅油（-20~120℃），阻尼机芯 + 加厚表壳，抗脉冲设计（脉冲频率≤50Hz）。
关键参数：量程选工作压力的 1.5-2 倍（如工作压力 80MPa，选 0~120MPa），精度 ±1.0% FS，接口规格 NPT1/4 或 G1/4（液压系统通用）。
品牌参考：ASAHI GAUGE 旭计器 PG-400 系列（高压耐震，量程 0~250MPa，适配压铸液压系统）、东京计器 KE 系列（液压专用压力表，与东京计器液压泵配套兼容性强）。
辅助款式：隔膜式耐震压力表（防杂质堵塞）
适用场景：压铸液压油含较多金属粉尘时，避免杂质进入压力表机芯导致卡滞。
关键配置：隔膜材质 316L 不锈钢，密封液选高温硅油，接口可选螺纹（M20×1.5）或小型法兰（DN15）。
品牌参考：山本计器 DG-H 系列（隔膜耐震，适配含颗粒介质）。
智能升级款：数字高压压力表（精准监控）
优势：无机械磨损，抗脉冲能力更强，支持 4-20mA 信号输出，可接入压铸机 PLC 系统，实时监控注射压力曲线。
关键参数：精度 ±0.5% FS，量程 0~200MPa，耐温≤150℃，防护等级 IP65（防油污）。
（二） 冲压设备：耐冲击 + 快速响应优先
核心款式：耐震冲击型压力表（机械缓冲设计）
结构特点：采用 “双阻尼机芯 + 高强度表玻璃"，表内填充高粘度硅油（阻尼系数≥1000mPa・s），可吸收瞬间冲击压力。
关键参数：耐冲击压力≥3 倍量程，耐震等级≥10Hz（适配冲压机振动频率），介质温度≤80℃（乳化液工况需防腐密封）。
品牌参考：ASK PG-300S 系列（冲击专用耐震表，冲压设备主流选择）、山本计器 HG-S 系列（高阻尼耐冲击）。
功能升级款：电接点耐震压力表（自动控制）
适用场景：冲压机滑块行程压力控制（如下死点压力过载报警、回程压力过低补压）。
关键配置：电接点材质银合金（耐电弧），触点容量 AC220V/5A，耐震结构避免接点抖动误触发。
气动冲压机专用：耐震真空压力表
适用场景：气动冲压机的负压吸附、气缸回程压力测量，量程需包含负压（如 - 0.1~0.6MPa）。
特点：耐震设计 + 防腐密封，适配压缩空气含油工况。
（三） 锻造设备：高温高压 + 防尘防泄漏优先
核心款式：高压耐温耐震压力表
结构特点：表壳采用铸钢材质（耐高温），机芯选用耐高温合金（≤150℃），表内填充高温硅油（耐温 - 40~150℃），加厚密封垫（氟橡胶）防泄漏。
关键参数：量程 0~250MPa（适配锻造高压工况），精度 ±1.0% FS，耐震等级≥8Hz。
品牌参考：ASK PG-500 系列（高温高压耐震，锻造设备专用）、东京计器 KF 系列（高压液压表，与锻造机液压系统适配）。
安全升级款：法兰连接耐震压力表
适用场景：超高压锻造设备（压力≥150MPa），避免螺纹连接因高压泄漏风险。
关键配置：法兰规格 DN20/DN25（化工部标准），隔膜材质哈氏合金（耐高压腐蚀）。
防爆款：隔爆型耐震压力表（燃气锻造炉配套）
适用场景：使用燃气加热的锻造炉周边，需符合防爆等级 Zone 2（易燃易爆环境）。
认证要求：ATEX Ex d IIB T4，外壳防护等级 IP66（防尘防水）。
三、 三类设备通用选型核心原则（公众号干货重点）
量程选择：高压工况必须留足安全余量
正常工作压力应处于量程的 1/3~2/3，高压设备（压铸 / 锻造）建议选 1.5~2 倍量程（如工作压力 100MPa，选 0~160MPa），避免冲击压力损坏压力表。
耐震等级：≥10Hz（冲压）/≥8Hz（压铸 / 锻造）
三类设备均有强振动，普通压力表（耐震等级≤5Hz）易出现指针抖动、机芯磨损，必须选 “高阻尼耐震型"（表内填充硅油 / 甘油）。
介质兼容性：液压油 / 乳化液专用密封
液压油工况：压力表接液材质选不锈钢（304/316L），密封垫丁腈橡胶（NBR）；
乳化液工况：密封垫选氟橡胶（FKM），避免乳化液腐蚀老化。
安装方式：适配设备液压接口
管道安装：径向带边（RL），方便观察；
液压站面板安装：轴向带支架（LL），节省空间；
高压工况（≥100MPa）：必须用法兰连接，禁止螺纹直接连接。
精度要求：工业级 ±1.0% FS 即可
压铸 / 冲压 / 锻造无需高精度测量（精细工艺除外），选择 ±1.0% FS 的机械压力表较为合适，数字表可选 ±0.5% FS（需接入 PLC 时）。
四、 压力表配套附件：提升压力表寿命 & 稳定性
| 配件名称 | 作用 | 适用设备 |
|---|---|---|
| 高压阻尼器 | 缓冲压力脉冲，稳定指针（冲压 / 压铸） | 全部，尤其冲压设备 |
| 高压仪表阀（针型阀） | 检修时切断压力源，保护压力表 | 压铸 / 锻造（高压工况） |
| 冷却器 / 散热片 | 降低高温介质传导热量，保护表头（锻造） | 锻造设备（环境温度≥100℃） |
| 防振支架 | 减少设备振动传递到压力表，延长机芯寿命 | 全部，尤其是冲压机 |
| 防尘防护罩 | 防止锻造粉尘进入表头，腐蚀机芯 | 锻造设备 |
| 法兰转接接头 | 螺纹接口转法兰，提升高压密封性 | 锻造（≥150MPa） |
五、 品牌选型速查表（公众号实用工具）
| 设备类型 | 推荐品牌系列 | 核心优势 | 适配量程 |
|---|---|---|---|
| 压铸设备 | ASAHI GAUGE旭计器、DAITOU大东计器 | 高压耐震，抗脉冲 | 0~250MPa |
| 压铸设备 | ASAHI GAUGE旭计器、DAITOU大东计器 | 隔膜防堵塞，适配含颗粒介质 | 0~160MPa |
| 冲压设备 | ASAHI GAUGE旭计器 | 液压专用，耐冲击 | 0~100MPa |
| 冲压设备 | ASK压力表、TOKO、山本计器 | 高阻尼，抗振动 | 0~60MPa |

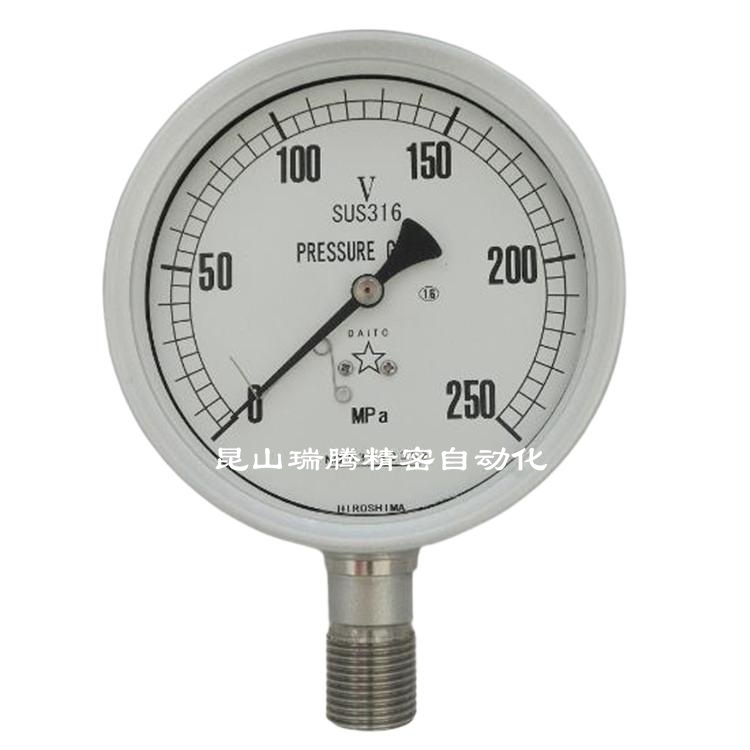

| 锻造设备 | ASAHI GAUGE旭计器、DAITOU大东计器 | 高温高压，耐温 150℃ | 0~250MPa |
| 锻造设备 | ASAHI GAUGE旭计器、DAITOU大东计器 | 法兰连接，防泄漏 | 0~200MPa |
