隔膜压力表的內部结构原理一次说明白
我用最直白、最清晰、不绕弯的方式，一次性把螺纹式隔膜压力表的内部结构 + 工作原理讲透，看完就能理解。
隔膜压力表的核心是隔离膜片 + 密封填充液 + 弹性传感元件，通过 “介质→膜片→填充液→传感元件→指针 / 信号" 的路径实现压力测量，同时隔离被测介质与仪表内部。
一、先记住一句话
螺纹式隔膜压力表 = 普通压力表 + 前端焊死的螺纹隔膜体
压力靠膜片 → 填充液 → 弹簧管 → 指针

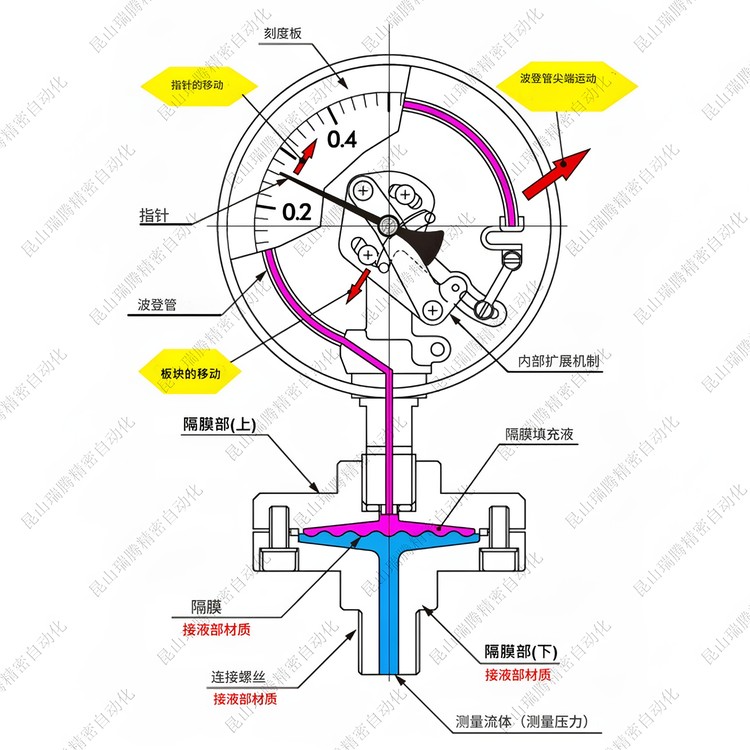

二、完整内部结构（从上到下、从外到内）
1. 前端：螺纹隔膜体（直接接管道）
外螺纹：R3/8、M20×1.5、1/2NPT 等，直接拧进设备 / 管路
隔离膜片：一片很薄、有弹性的金属片（316L、哈氏合金等）
密封腔体：膜片后面是密闭空腔，里面灌满硅油 / 甘油
密封焊接：膜片和基座是焊死的，介质则无法进入压力表内部
2. 中间：传压通道
隔膜体 → 压力表之间有一个小孔
孔里全是密封填充液
作用：把膜片受到的压力无损传给压力表
3. 后端：标准压力表机芯
弹簧管（波登管）
齿轮传动机构
指针、表盘、表壳
这部分和普通压力表一模一样。
三、工作原理（一步一步走，超清晰）
介质压力压在膜片上
膜片向里微微凹陷。
膜片挤压填充液
液体不可压缩 → 压力完整传到弹簧管。
弹簧管受压变形
弹簧管被撑开一点点。
带动齿轮 → 转动指针
指针显示压力值。
压力消失 → 膜片弹回 → 弹簧管收回 → 指针回零
四、最关键特点（为什么要用螺纹隔膜？）
介质则无法进入压力表内部
防堵、防粘、防结晶、防腐蚀
安装方便，直接拧上去
体积小、成本低、很常使用
五、极简总结（一句话版）
螺纹式隔膜压力表，就是用一片膜片把介质挡住，靠里面的硅油把压力传给弹簧管，既保护压力表，又能准确测压。
