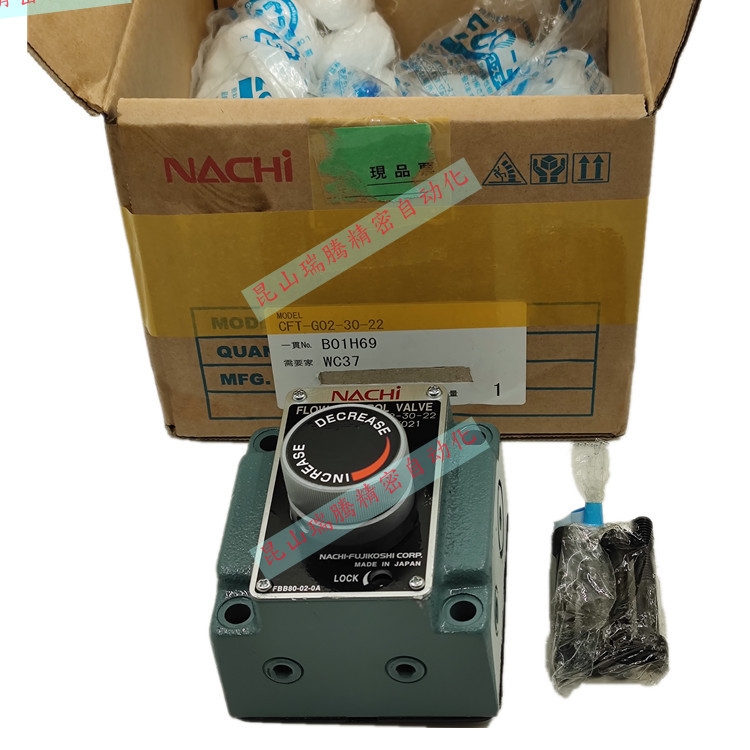

产品名称：不二越NACHI流量控制阀cft-g02-30-22
产品型号：CFT-G02-30-22
产品报价：5500
产品特点：CFT-G02-30-22 不二越NACHI流量控制阀cft-g02-30-22是一款压力 + 温度双补偿、内置单向阀的板式流量控制阀（FT 系列），核心是30 L/min 大流量稳定调速，适配中流量液压回路。
CFT-G02-30-22不二越NACHI流量控制阀cft-g02-30-22的详细资料：
CFT-G02-30-22 不二越NACHI流量控制阀cft-g02-30-22是一款压力 + 温度双补偿、内置单向阀的板式流量控制阀（FT 系列），核心是30 L/min 大流量稳定调速，适配中流量液压回路。
一、型号完整解读
CFT：带温度补偿的流量控制 + 单向阀（单向调速阀）
G：板式安装（ISO 6263 标准）
02：公称通径 1/4"（6.35 mm）
30：Max.控制流量 30 L/min（区别于 8 L/min 的 CFT-G02-8-22）
22：设计编号
二、核心技术参数
| 参数项 | 数值 |
|---|---|
| 控制流量范围 | 0.1～30 L/min |
| 最小稳定流量 | 0.1 L/min |
| Max.使用压力 | 21 MPa |
| 单向阀逆流量 | 50 L/min |
| 单向阀开启压力 | 0.1 MPa |
| 温度补偿范围 | 20～60℃，流量波动≤±5%（以 40℃为基准） |
| 压力补偿范围 | 1.0～21 MPa，流量波动≤±5% |
| 安装标准 | ISO 6263-06-05-0-97 |
| 安装螺栓 | M8×55（4 个，12.9 级） |
| 重量 | 3.7 kg |
三、结构与工作原理
双补偿核心：
压力补偿：内置定差减压阀，抵消负载压力变化，保持节流口前后压差恒定，流量不受负载波动影响。
温度补偿：采用温度敏感元件（如双金属片），随油温变化自动微调节流口开度，补偿油液粘度变化带来的流量漂移。
内置单向阀：正向（IN→OUT）精确控流；反向（OUT→IN）自由通流，开启压力仅 0.1 MPa，实现执行器快退 / 回油。
调节方式：顶部旋钮手动调节，带刻度，可精准设定流量值。
四、主要特点
大流量高精度：30 L/min 大流量覆盖，同时保证微小流量（0.1 L/min）稳定控制，适配更广工况。
双重稳定性：压力 + 温度双补偿，在油温、负载频繁波动的工业环境中，仍能保持执行器速度恒定。
集成化设计：流量控制 + 单向阀一体，减少管路与阀件，简化液压回路，降低泄漏风险。
安装便捷：标准板式安装，直接适配 MF-02 系列阀块，维护方便。
五、典型应用场景
机床：工作台进给、主轴润滑、液压卡盘控制
注塑机 / 压铸机：模板开合、顶针、射胶速度控制
液压站：系统流量分配、冷却回路流量调节
工程机械：小型液压马达、油缸的速度控制
适合：中流量、对速度稳定性要求高、油温变化大的液压系统
六、安装与使用要点
严格按 IN/OUT 标识安装，单向阀仅允许反向自由流动。
阀前必须安装 10 μm 精度过滤器，防止杂质卡死补偿阀芯。
控制流量低于 0.5 L/min 时，需保证油液清洁度 NAS 8 级以上。
安装面平面度≤0.01 mm，螺栓按 45～55 N・m 扭矩均匀紧固，避免泄漏与阀芯卡滞。
调节旋钮顺时针为流量减小，逆时针为流量增大，调节后可锁定。
七、与 CFT-G02-8-22 的核心区别
| 型号 | Max.控制流量 | Min.稳定流量 | 适用场景 |
| CFT-G02-8-22 | 8 L/min | 0.05 L/min | 微小流量、高精度微调 |
| CFT-G02-30-22 | 30 L/min | 0.1 L/min | 中流量、通用型稳定调速 |
