产品名称：日本RGL软管接头JH19-1/2-B-N
产品型号：JH19-1/2-B-C
产品报价：
产品特点：日本RGL软管接头JH19-1/2-B-N、JH19-1/2-B-C、JH19-1-B-N、JH19-1-B-C、JH19-3/4-B-N、JH19-3/4-B-C、 RGL水管接头、RGL不锈钢接头、RGL金属接头、RGL快速接头
JH19-1/2-B-C日本RGL软管接头JH19-1/2-B-N的详细资料：

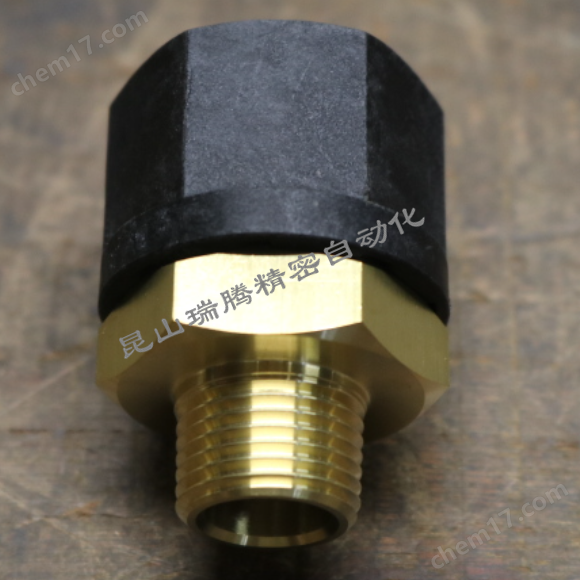

日本RGL软管接头JH19-1/2-B-N
REGAL JOINT（RGL リガルジョイント）JH19-1/2-B-N 软管接头
一、品牌基础
品牌：REGAL JOINT（RGL、株式会社リガルジョイント，日本）
系列名称：Kantouch JH 塑料软管推入式接头（业界俗称：半铜接头）
型号全称：JH19-1/2-B-N
二、型号代码逐段解析
| 代码片段 | 含义说明 |
|---|---|
| JH | 产品系列：Kantouch JH 推入式软管接头（树脂螺母 + 金属本体，半铜款） |
| 19 | 适配软管规格：软管内径 × 外径 φ19×26mm（MAGA SUNBRAE P20 编织软管标准尺寸） |
| 1/2 | 外螺纹规格：R1/2（英制锥外螺纹、JIS B0203） |
| B | 本体材质：BsBM（无镉黄铜 C3604CdL）= 黄铜款（半铜）S=SUS304 不锈钢本体 |
| N | 螺纹无塗密封胶 |
通俗叫法：半铜 = B 型号（黄铜本体 + 尼龙螺母）；全不锈钢 = S 型号
三、核心参数表
| 参数项目 | 技术规格 |
|---|---|
| 最Max.使用压力 | 1.0 MPa（10bar）⚠️最终承压不能超过配套软管额定压力 |
| 最Min.拔出拉力 | ≥400N（约 40kg，防脱落结构） |
| 适用软管 | φ19×26 透明编织增强软管（P20 规格软管） |
| 螺纹 | R1/2 外锥螺纹（JIS 标准，推荐螺纹密封处理） |
| 结构形式 | 直型外螺纹推入式接头 |
| 各部材质 | 本体：BsBM 无镉黄铜螺母：PA 尼龙内衬套：POM 聚甲醛O 圈：CR 氯丁橡胶（N 后缀） |
| 适用流体 | 冷却水、清水、压缩空气；⚠️不推荐强溶剂、高浓度酸碱；介质兼容疑问建议选 C 氟橡胶版本 |
| 使用温度 | CR 密封圈：0～60℃ |
四、外形尺寸（单位:mm）
总长 L：59.8
有效螺纹长度：14.0
六角对边：35
软管装入段适配：φ19 内径软管
五、结构特点
推入式免工具安装：软管直接插入接头，拧紧尼龙螺母锁紧，无需压管机；现场拆装便捷，注塑机冷却水路很常用。
内置套筒 + O 圈双重密封，流阻小，不易渗漏；
防脱倒扣结构，软管承压下不易拔出；
BsBM 无镉黄铜，符合 RoHS，日本设备标配；
尼龙螺母减震，拆装不易划伤软管外壁。
JH 系列全尺寸规格表
| 型号 | 螺纹 R | 总长 L | 插入深 I | 芯棒 φd | 适配软管 内径 × 外径 | 螺母对边 a | 螺母外径 b | O 圈 |
|---|---|---|---|---|---|---|---|---|
| JH6-1/4 | 1/4 | 45.3 | 41.5 | 5.0 | φ6×11 | 21 | 24.3 | P6 |
| JH6-3/8 | 3/8 | 47.3 | 43.5 | 5.0 | φ6×11 | 21 | 24.3 | P6 |
| JH8-1/4 | 1/4 | 44.7 | 40.8 | 7.0 | φ8×13.5 | 22 | 25.4 | P9 |
| JH8-3/8 | 3/8 | 46.7 | 42.8 | 7.0 | φ8×13.5 | 22 | 25.4 | P9 |
| JH9-1/4 | 1/4 | 46.4 | 42.4 | 7.0 | φ9×15 | 24 | 27.7 | P9 |
| JH9-3/8 | 3/8 | 48.4 | 44.4 | 7.0 | φ9×15 | 24 | 27.7 | P9 |
| JH10-1/4 | 1/4 | 46.4 | 42.4 | 8.0 | φ10×16 | 24 | 27.7 | P10 |
| JH10-3/8 | 3/8 | 48.4 | 44.4 | 8.0 | φ10×16 | 24 | 27.7 | P10 |
| JH10-1/2 | 1/2 | 50.4 | 46.4 | 8.0 | φ10×16 | 24 | 27.7 | P10 |
| JH12-1/4 | 1/4 | 46.3 | 42.4 | 8.0 | φ12×18 | 26 | 30.0 | P11 |
| JH12-3/8 | 3/8 | 48.3 | 44.4 | 10.0 | φ12×18 | 26 | 30.0 | P11 |
| JH12-1/2 | 1/2 | 50.3 | 46.4 | 10.0 | φ12×18 | 26 | 30.0 | P11 |
| JH15-1/4 | 1/4 | 47.7 | 43.8 | 8.0 | φ15×22 | 30 | 34.6 | P16 |
| JH15-3/8 | 3/8 | 49.7 | 45.8 | 10.0 | φ15×22 | 30 | 34.6 | P16 |
| JH15-1/2 | 1/2 | 51.7 | 47.8 | 14.0 | φ15×22 | 30 | 34.6 | P16 |
| JH15-3/4 | 3/4 | 53.7 | 49.8 | 14.0 | φ15×22 | 30 | 34.6 | P16 |
| JH19-1/2 | 1/2 | 59.8 | 54.3 | 14.0 | φ19×26 | 35 | 40.5 | P20 |
| JH19-3/4 | 3/4 | 63.8 | 58.3 | 17.0 | φ19×26 | 35 | 40.5 | P20 |
| JH19-1 | 1 | 64.8 | 59.3 | 17.0 | φ19×26 | 35 | 40.5 | P20 |
日本RGL软管接头JH19-1/2-B-N
六、适用场景
七、选型 & 采购注意事项
介质警告
热水＞60℃、油性介质、化学药液 → 订货后缀改为 C（FKM 氟橡胶 O 圈 JH19-1/2-B-C）
纯水长期潮湿环境、防锈需求 → 选用不锈钢款 JH19-1/2-S-N
防呆安装要点
软管切口垂直平整，管口不要毛刺；
软管必须插到底再锁紧螺母；禁止强行暴力拧尼龙螺母；
螺纹密封：R 锥螺纹建议缠生料带或选择原厂预涂密封剂订货规格；
替代区分
JH 系列：尼龙螺母（经济型半铜 / 不锈钢）
TH 系列：金属六角螺母（重载加强款，价格更高）
八、同型号衍生订货型号参考
JH19-1/2-B-N：黄铜本体 + SUS304不锈钢插芯 +白色塑料卡环+ FKM 氟橡胶O型圈 （*螺纹无塗密封胶）
JH19-1/2-B-C：黄铜本体 + SUS304不锈钢插芯 +白色塑料卡环+ FKM 氟橡胶O型圈+螺纹塗白色密封胶
JH19-1/2-S-N：SUS304不锈钢本体 +SUS304不锈钢插芯 +白色塑料卡环+ FKM 氟橡胶O型圈（*螺纹无塗密封胶）
JH19-1/2-S-C：SUS304不锈钢本体 +SUS304不锈钢插芯 +白色塑料卡环+ FKM 氟橡胶O型圈+螺纹塗白色密封胶
日本RGL软管接头JH19-1/2-B-N
